Thiết kế nhà xưởng là gì? Quy trình từ khảo sát đến bàn giao

Thiết kế nhà xưởng là quá trình lên phương án tổng thể cho công trình sản xuất (nhà xưởng/nhà máy/kho) nhằm đảm bảo công năng – an toàn – tối ưu vận hành – tối ưu chi phí và đáp ứng các yêu cầu kỹ thuật như kết cấu, MEP, PCCC, môi trường. Nếu làm đúng ngay từ đầu, thiết kế sẽ giúp chủ đầu tư giảm rủi ro phát sinh, rút ngắn tiến độ và hạn chế downtime khi đưa nhà xưởng vào hoạt động.

Thiết kế nhà xưởng là gì?

Thiết kế nhà xưởng là tập hợp hồ sơ kỹ thuật (bản vẽ + thuyết minh + dự toán/BOQ tùy gói) thể hiện:

• Quy hoạch mặt bằng tổng thể, giao thông nội bộ

• Bố trí dây chuyền sản xuất, kho bãi, văn phòng, khu phụ trợ

• Thiết kế kiến trúc, kết cấu (móng, khung, nền/sàn, mái, tường…)

• Thiết kế hệ thống MEP (điện – nước – thông gió – chiếu sáng…)

• Thiết kế PCCC và các hạng mục an toàn thoát nạn

• Giải pháp hạ tầng và môi trường (thoát nước, nước thải/khí thải nếu có)

Vì sao cần thiết kế nhà xưởng bài bản ngay từ đầu?

Một hồ sơ thiết kế đúng giúp:

• Tối ưu layout theo quy trình sản xuất → giảm đường vận chuyển nội bộ

• Tối ưu kết cấu & vật liệu → giảm chi phí mà vẫn đáp ứng tải trọng

• Dễ xin phép/triển khai vì hồ sơ rõ ràng, hạn chế chỉnh sửa

• Hạn chế phát sinh khi thi công và giảm thời gian dừng máy khi vận hành

• Đảm bảo an toàn PCCC, thoát nạn và yêu cầu vận hành lâu dài

Quy trình thiết kế nhà xưởng từ khảo sát đến bàn giao

Dưới đây là quy trình chuẩn thường áp dụng cho thiết kế nhà xưởng/nhà máy:

Khảo sát hiện trạng & thu thập yêu cầu (Brief)

Khảo sát thực tế

• Diện tích đất, ranh giới, cao độ nền, hiện trạng địa chất (nếu cần)

• Hạ tầng sẵn có: đường vào, điện, nước, thoát nước, hiện trạng công trình cũ (nếu cải tạo)

Thu thập yêu cầu vận hành

• Ngành nghề sản xuất, dây chuyền, công suất dự kiến

• Nhu cầu kho bãi, luồng hàng vào/ra, xe nâng, xe container

• Khu phụ trợ: văn phòng, phòng kỹ thuật, nhà ăn, WC, phòng bảo vệ…

• Yêu cầu an toàn: PCCC, thoát hiểm, môi trường, tiếng ồn (tùy ngành)

Lập phương án mặt bằng & layout dây chuyền

Bố trí công năng tổng thể

• Phân khu sản xuất – kho – xuất nhập – văn phòng – khu phụ trợ

• Luồng giao thông: xe tải/cont, xe nâng, người đi bộ (tách luồng nếu có thể)

Tối ưu layout theo vận hành

• Tối ưu khoảng cách vận chuyển nguyên vật liệu – thành phẩm

• Vị trí cửa xuất nhập, dock, khu đóng gói, khu QA/QC, phòng kỹ thuật

Thiết kế cơ sở (Concept/Basic Design)

Kiến trúc

• Chiều cao thông thủy, thông gió/chiếu sáng, vật liệu bao che

• Cửa cuốn/cửa thoát nạn, lối đi, khu vực tập kết

Kết cấu

• Chọn hệ khung (thép tiền chế/BTCT), phương án móng phù hợp tải trọng

• Thiết kế nền/sàn theo tải xe nâng, tải máy, chống nứt, khe co giãn

MEP sơ bộ

• Tính toán công suất điện, bố trí tủ điện, chiếu sáng

• Cấp thoát nước, thông gió, làm mát (nếu có)

PCCC sơ bộ

• Phân vùng cháy, lối thoát nạn, hướng giải pháp hệ thống (báo cháy, chữa cháy…)

• Định hướng trạm bơm/bể nước, họng nước/sprinkler (tùy công trình)

Thiết kế kỹ thuật/thi công (Detailed Design)

Đây là bộ hồ sơ dùng để triển khai thi công thực tế:

Hồ sơ kiến trúc – kết cấu

• Bản vẽ chi tiết móng, cột, dầm, khung, mái, nền/sàn

• Chi tiết bulong neo, bản mã, liên kết, khe co giãn…

Hồ sơ MEP

• Điện động lực/chiếu sáng, tủ điện, tiếp địa/chống sét

• Cấp nước – thoát nước – thoát mưa, thông gió, làm mát…

Hồ sơ PCCC

• Bản vẽ hệ thống báo cháy, chữa cháy, thoát nạn

• Thuyết minh tính toán và các sơ đồ liên quan theo yêu cầu

Dự toán – BOQ – kế hoạch tiến độ

Dự toán khối lượng & vật tư

• Bóc tách khối lượng theo bản vẽ

• Lập BOQ, dự trù vật tư, thiết bị, nhân công

Kế hoạch tiến độ thi công

• Lập mốc triển khai: móng – khung – bao che – sàn – MEP – PCCC – hoàn thiện

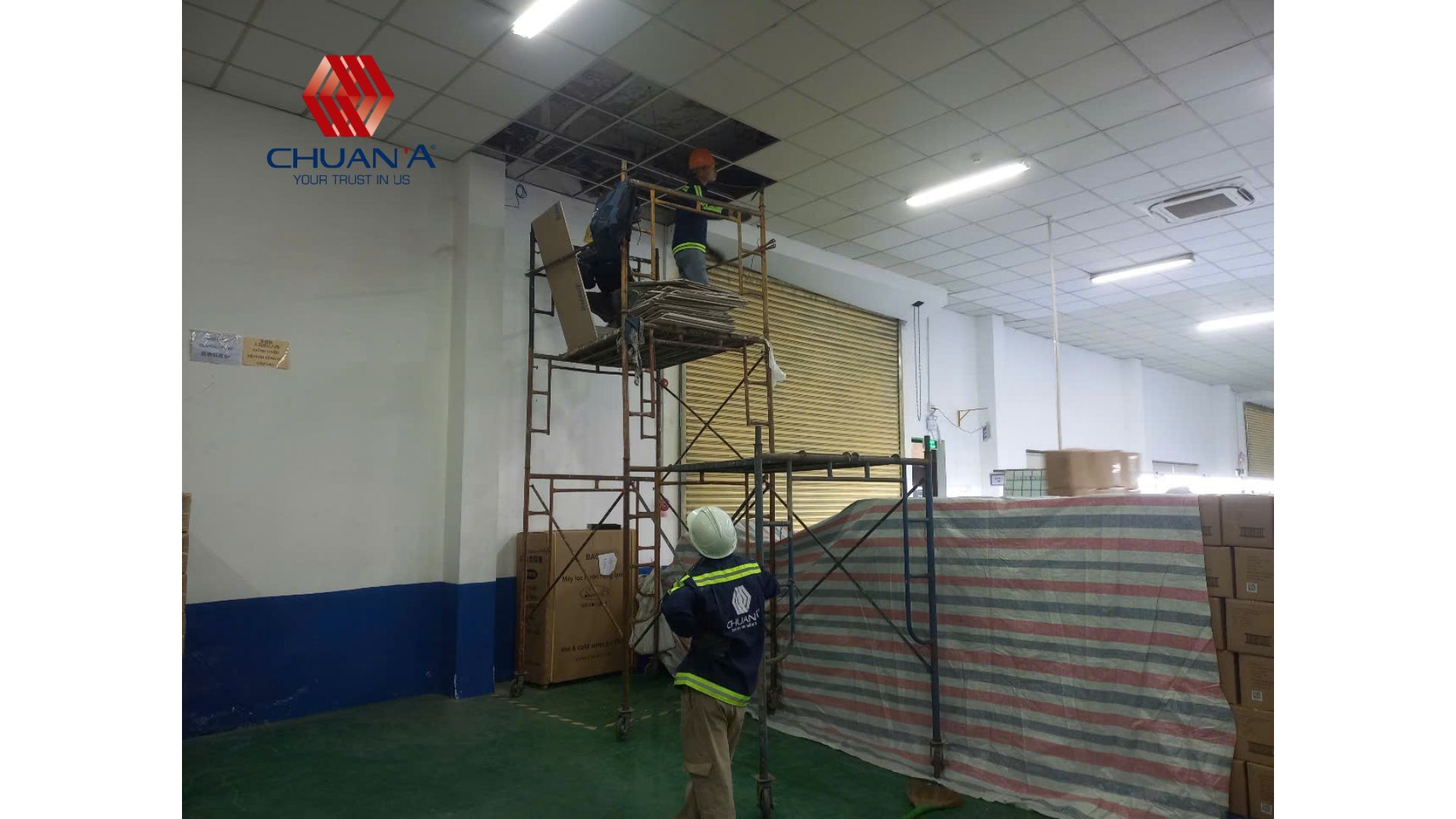

• Lập phương án thi công nếu nhà xưởng đang vận hành (cải tạo)

Phối hợp xin phép & hoàn thiện hồ sơ theo yêu cầu

Tùy dự án, giai đoạn này có thể bao gồm:

• Chỉnh sửa hồ sơ theo ý kiến chủ đầu tư/đơn vị quản lý

• Đồng bộ bản vẽ liên bộ môn (kết cấu – MEP – PCCC) để tránh “đụng nhau”

Bàn giao hồ sơ & hỗ trợ kỹ thuật trong quá trình thi công

Bàn giao hồ sơ thiết kế

• Bộ bản vẽ, thuyết minh, BOQ/dự toán (tùy hợp đồng)

• Danh mục vật tư/thiết bị khuyến nghị

Giám sát tác giả (nếu có)

• Giải đáp kỹ thuật, phối hợp shop drawing

• Xử lý thay đổi hiện trường và cập nhật bản vẽ (as-built nếu yêu cầu)

Hồ sơ thiết kế nhà xưởng thường gồm những gì?

Tùy gói dịch vụ, một bộ hồ sơ hoàn chỉnh thường có:

• Bản vẽ kiến trúc, kết cấu, MEP, PCCC

• Thuyết minh kỹ thuật, tiêu chuẩn áp dụng

• BOQ/dự toán, đề xuất vật tư thiết bị (tùy)

• Tiến độ tổng và biện pháp thi công tham khảo (tùy)

Dịch vụ thiết kế – thi công nhà xưởng trọn gói

Chuẩn A cung cấp dịch vụ tư vấn, thiết kế và thi công nhà xưởng/nhà máy theo quy trình bài bản từ khảo sát đến bàn giao, tối ưu công năng vận hành và kiểm soát chi phí, đặc biệt phù hợp với dự án công nghiệp và cải tạo nhà xưởng đang hoạt động.
