Trong kết cấu hạ tầng của một nhà xưởng hay nhà máy công nghiệp, nếu phần xây dựng thô được ví như bộ khung xương vững chắc thì hệ thống cơ điện (M&E - Mechanical & Electrical) chính là hệ thống mạch máu và dây thần kinh duy trì toàn bộ hoạt động vận hành. Hệ thống M&E không chỉ đảm bảo điều kiện làm việc tiêu chuẩn cho công nhân viên, mà còn trực tiếp tác động đến hiệu suất của dây chuyền máy móc, tính an toàn cháy nổ và khả năng tiết kiệm năng lượng của doanh nghiệp.
Một lỗi sai nhỏ trong việc tính toán tải trọng điện hoặc lưu lượng thông gió có thể dẫn đến sự cố dừng sản xuất, gây thiệt hại hàng tỷ đồng. Do đó, việc hiểu rõ các hạng mục cấu thành hệ thống M&E là yêu cầu bắt buộc đối với các kỹ sư, chủ đầu tư và quản lý nhà xưởng. Với kinh nghiệm nhiều năm trong ngành, Chuẩn A tự hào mang đến giải pháp thiết kế và thi công cơ điện toàn diện, tối ưu hóa công năng và chi phí cho mọi công trình.
Hệ thống điện là hạng mục chiếm tỷ trọng lớn và phức tạp nhất trong M&E nhà xưởng, được chia thành hai phần chính: Điện nặng (Power System) và Điện nhẹ (Extra Low Voltage - ELV).
Hệ thống điện động lực chịu trách nhiệm truyền tải nguồn điện năng công suất lớn từ lưới điện quốc gia hoặc trạm biến áp hạ thế đến các máy móc sản xuất trong nhà xưởng. Các thành phần cốt lõi bao gồm:
Trạm biến áp: Hạ thế điện áp từ lưới điện cao thế/trung thế xuống dòng điện phù hợp (thường là 380V/3 pha).
Tủ điện tổng MSB và tủ điện phân phối DB: Hệ thống tủ điện tích hợp các thiết bị đóng cắt bảo vệ như ACB, MCCB, MCB để đóng ngắt và bảo vệ quá tải, ngắn mạch cho từng phân xưởng.

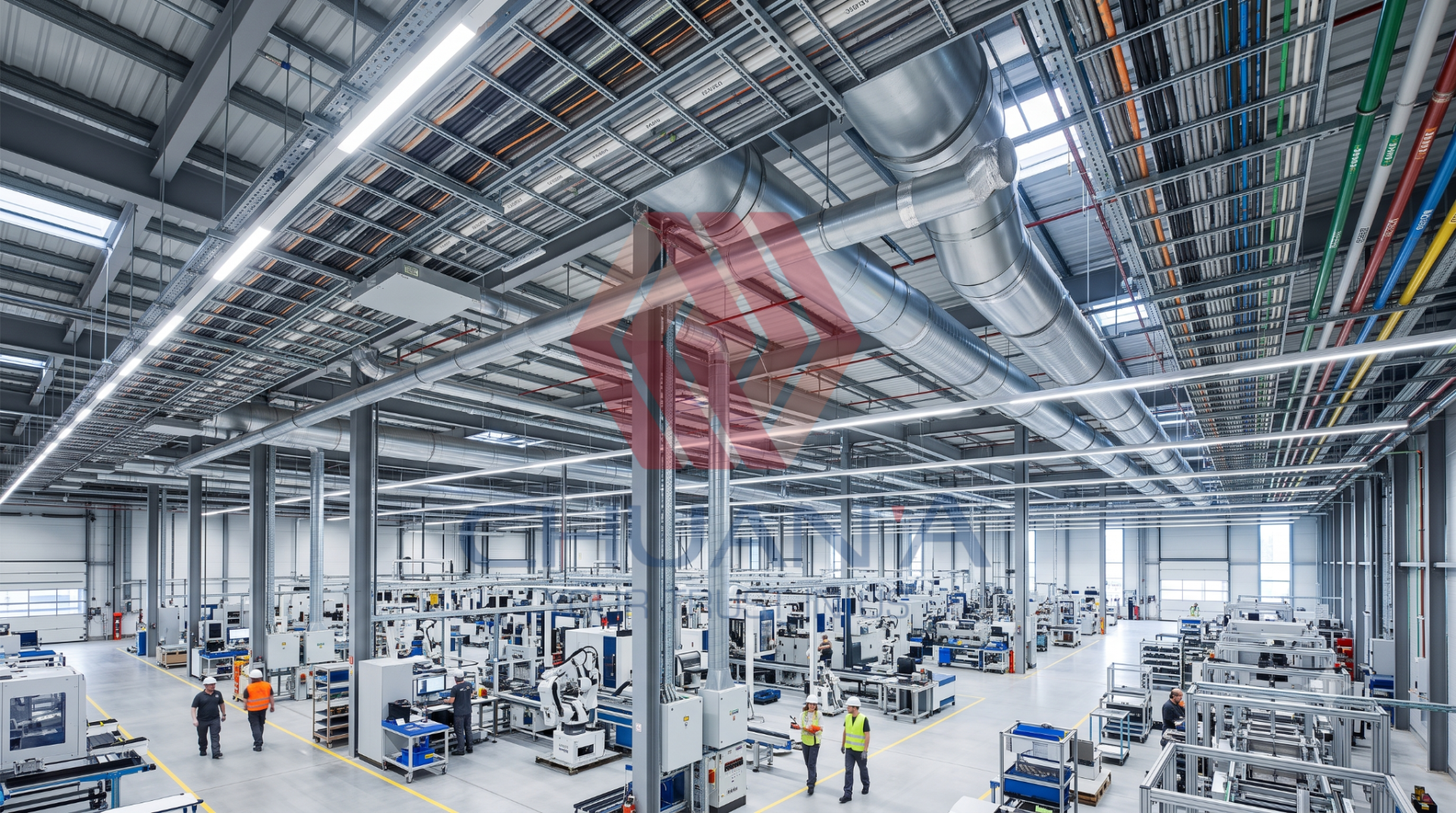

Hệ thống thang máng cáp: Hệ thống giá đỡ định hình bằng thép mạ kẽm hoặc sơn tĩnh điện để dẫn hướng an toàn cho các bó cáp động lực chạy dọc nhà xưởng.
Chiếu sáng nhà xưởng đòi hỏi độ rọi (Lux) tiêu chuẩn tùy thuộc vào từng ngành nghề sản xuất (ví dụ: xưởng may mặc cần độ rọi cao hơn xưởng cơ khí chế tạo). Hệ thống bao gồm đèn Highbay LED công suất lớn, đèn chiếu sáng sự cố (Emergency Light) và đèn chỉ hướng thoát hiểm (Exit Light) hoạt động độc lập bằng pin dự phòng khi có sự cố mất điện đột ngột.
Hệ thống này bảo vệ an toàn tuyệt đối cho con người và thiết bị trước hiện tượng sét đánh thẳng hoặc sét lan truyền. Hệ thống bao gồm kim thu sét (thường là kim thu sét phát xạ sớm ESE), hệ thống cáp thoát sét bằng đồng trần và bãi cọc tiếp địa đóng sâu dưới lòng đất để tản nhanh dòng điện sét, đảm bảo điện trở đất luôn dưới mức 10 Ohm (đối với an toàn điện) và dưới 4 Ohm (đối với hệ thống thiết bị điện tử nhạy cảm).
Hệ thống HVAC kiểm soát nhiệt độ, độ ẩm và chất lượng không khí bên trong nhà xưởng, ngăn ngừa sự tích tụ của bụi bẩn, khí độc phát sinh trong quá trình sản xuất.
Hệ thống điều hòa không khí: Đối với các xưởng sản xuất linh kiện điện tử, dược phẩm hoặc thực phẩm đòi hỏi kiểm soát nhiệt độ nghiêm ngặt, hệ thống VRV/VRF công suất lớn hoặc hệ thống Chiller giải nhiệt nước (Water Chilled System) sẽ được triển khai kết hợp với các bộ xử lý không khí AHU/PAU để tạo ra môi trường phòng sạch (Cleanroom).
Hệ thống thông gió nhà xưởng: Sử dụng các quạt hút công nghiệp công suất lớn lắp trên mái hoặc tường, kết hợp với hệ thống tấm làm mát (Cooling Pad) hoặc hệ thống ống gió (Ducting) để liên tục cấp khí tươi bên ngoài vào và đẩy khí nóng độc hại ra ngoài, tạo sự thông thoáng tự nhiên.
Mặc dù không trực tiếp tham gia vào dây chuyền máy móc, hệ thống P&D đóng vai trò nền tảng trong việc cung ứng nước sinh hoạt, nước phục vụ sản xuất và xử lý nước thải bảo vệ môi trường.
Hệ thống cấp nước: Bao gồm bể chứa nước ngầm, hệ thống máy bơm tăng áp (Booster Pump), đường ống chịu lực (ống PPR hoặc HDPE) dẫn nước đến các khu vực cần thiết như nhà vệ sinh, khu vực làm mát máy móc, nhà ăn.
Hệ thống thoát nước thải và nước mưa: Tách biệt hoàn toàn hai hệ thống thoát nước mưa dọc mái nhà xưởng (qua các ống xối công suất lớn) và hệ thống thoát nước thải sinh hoạt/nước thải công nghiệp dẫn về nhà máy xử lý nước thải tập trung trước khi xả ra môi trường theo quy định của pháp luật.
Hệ thống PCCC nhà xưởng bắt buộc phải được thiết kế và thi công nghiêm ngặt tuân thủ theo các tiêu chuẩn cốt lõi hiện hành như QCVN 06:2022/BXD và TCVN 3890 để đảm bảo tính pháp lý vận hành. Chuẩn A với thế mạnh chuyên sâu về kỹ thuật và pháp lý PCCC cam kết mang lại sự an tâm tuyệt đối cho chủ đầu tư.
Hệ thống báo cháy tự động: Sử dụng các đầu báo khói, đầu báo nhiệt hoặc đầu báo cháy vùng tia chiếu (Beam Detector) lắp trên trần cao. Khi phát hiện dấu hiệu cháy, hệ thống trung tâm báo cháy sẽ kích hoạt còi, đèn chớp cảnh báo đồng thời gửi tín hiệu điều khiển liên động cắt điện nhà xưởng.
Hệ thống chữa cháy:
Hệ thống chữa cháy vách tường: Các hộp tủ PCCC trang bị cuộn vòi và lăng phun bố trí dọc vách xưởng.
Hệ thống chữa cháy tự động Sprinkler: Mạng lưới đầu phun thủy ngân vỡ ở nhiệt độ cài đặt (thường là 68 độ C) để phun nước dập tắt đám cháy cục bộ ngay khi mới phát sinh.
Hệ thống bơm chữa cháy: Cụm bơm gồm bơm điện chính, bơm diesel dự phòng và bơm bù áp trục đứng giữ cho áp lực đường ống luôn đạt từ 4-10 bar.
Hệ thống ELV tuy có điện áp vận hành nhỏ (thường dưới 50V DC) nhưng lại là công cụ quản trị, giám sát tối cao của ban quản lý nhà xưởng.
Hệ thống camera giám sát (CCTV): Sử dụng các dòng camera IP độ phân giải cao, tích hợp công nghệ AI phân tích hành vi, giám sát toàn bộ dây chuyền sản xuất, kho bãi và tường rào an ninh 24/7.
Hệ thống kiểm soát ra vào (Access Control): Sử dụng máy chấm công nhận diện khuôn mặt (FaceID), vân tay hoặc thẻ từ tại các cổng kiểm soát luồng công nhân, hạn chế người lạ xâm nhập vào khu vực kỹ thuật bảo mật.
Hệ thống mạng Lan & Tổng đài điện thoại: Hạ tầng cáp quang, bộ chuyển mạch Switch và các bộ phát Wi-Fi chuyên dụng chịu tải cao đảm bảo dòng chảy dữ liệu sản xuất (ERP, MES) không bị gián đoạn.
Hệ thống âm thanh thông báo (PA System): Dùng để phát nhạc nền tạo động lực làm việc hoặc thông báo khẩn cấp khi xảy ra sự cố thiên tai, hỏa hoạn toàn nhà
Tóm lại, một hệ thống cơ điện (M&E) nhà xưởng hoàn chỉnh và vận hành ổn định đòi hỏi sự phối hợp nhịp nhàng giữa cả 5 hạng mục lớn. Việc lựa chọn đơn vị thiết kế và thầu thi công trọn gói uy tín như Chuẩn A, am hiểu sâu sắc các quy chuẩn kỹ thuật quốc gia sẽ giúp doanh nghiệp tối ưu chi phí đầu tư ban đầu, hạn chế rủi ro vận hành và tối đa hóa hiệu suất sản xuất dài hạn.
